Panelový multifunkční měřák OLED 100V 15A

Panelový multifunkční měřák OLED 100V 15A DC

480 Kč

Popis produktu

Kompletní popis připravujeme.

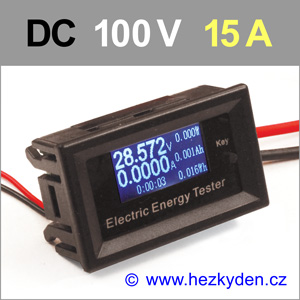

Kompaktní panelový multifunkční digitální měřák s displejem OLED a alarmem.

Tento kombinovaný měřák disponuje přesným 5místným voltmetrem a ampérmetrem s automatickou volbou rozsahu. Je předurčen pro měření akumulátorů, protože jednou z jeho funkcí je měření impedance zátěže. Může být napájen i přes Micro USB konektor. Sada voltmetru navíc obsahuje také dva páry krokosvorek.

Klady

7 měřáků v jednom, napájení až do 36 V, vestavěný bočník 15 A, OLED displej, ovládací tlačítko vedle displeje, 5místné měření napětí a proudu.

Zápory

Malý displej (titěrná písmenka).

Měří

  • Napětí: 100 V= (0.0000–9.99999–10.000-99.9999 V)
  • Proud: 20 A (0.0000-9.9999–10.000–15.000 A
  • Výkon: 300.000 W
  • Kumulovanou hodnotu proteklého proudu: 0–99999 mAh
  • Kumulovanou hodnotu proteklého výkonu: 0–299.999 MWh
  • Indepanci zátěže: 1–999.99 Ω
  • Teplotu: 0°..+80 °C
  • Dobu provozu: Hod:min (0-999h59min59sec)
  • Proudový alarm na 24 hod.

Parametry

  • Napájení: 5–36 V/8–15 mA
  • Vstupní odpor voltmetru: 340 kΩ
  • Četnost měření: 2× za sekundu

Rozměry panelového měřiče

  • Displej: 23,5 × 12 mm
  • Otvor v panelu: 25,8 × 45,8 mm
  • Rámeček měřidla: 28,8 × 47,7 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 19,4/25 mm (samotný panel/včetně konektorů)

Displej

Zde na obrázku je displej zvětšený, ve skutečnosti jsou číslice velmi malé.

  1. Doba provozu
  2. Výkon (W)
  3. Volba dat (0/1)
  4. Teplota (°C)
  5. Kapacita energie (Ah)
  6. Napětí (V)
  7. Proud (A)
  8. Spotřebovaná energie (Wh)

Tlačítko vedle displeje v základním módu přepíná zobrazení. Výchozí je se zvětšenými údaji napětí a proudu, druhé je celkový přehled všech měřených veličin.

Připojovací vodiče

Vodiče pro napájení nejsou připájeny, kvůli snadnější manipulaci jsou vyvedeny přes dvoupólový konektor. Délka kablíků je asi 15 cm. Napájet lze měřák také USB kabelem (po přepnutí malým spínačem vedle konektoru).

Měřené napětí a proud jde přes silové vodiče, které se připojují do malých svorkovnic po stranách měřáku. Vodiče se do svorkovnic zasunutí ze středu směrem do krajů. Pro rychlé připojení do obvodu obsahuje balení měřáku také dva páry krokosvorek s krátkými vodiči (červené a černé).

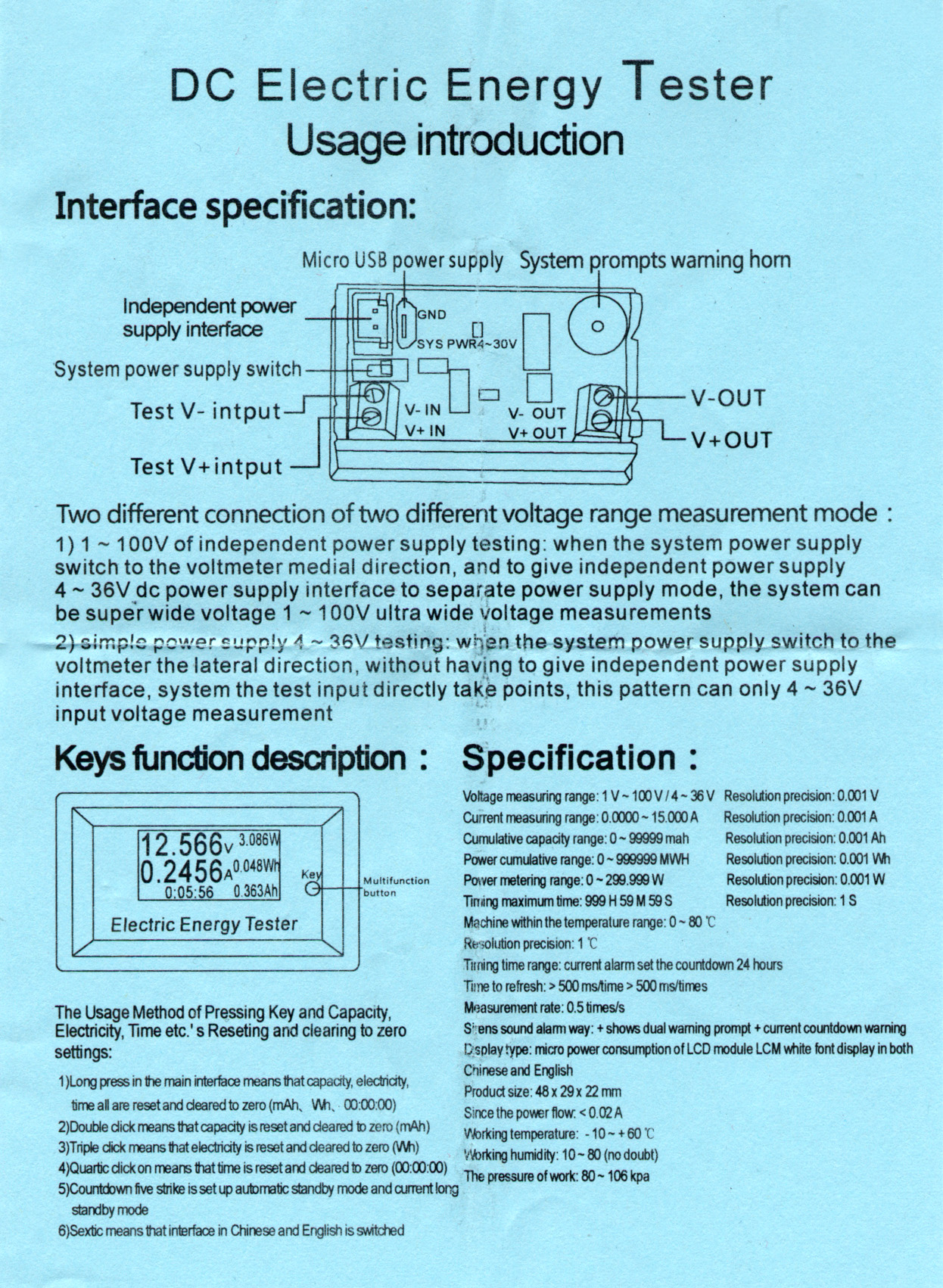

Původní čínský návod/manuál v angličtině (po rozkliknutí ve velkém rozlišení):

Panelový multifunkční měřák OLED 100V 15A DC - návod

Panelový multifunkční měřák OLED 100V 15A DC – návod
