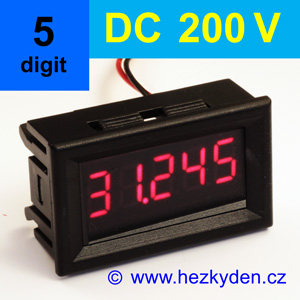

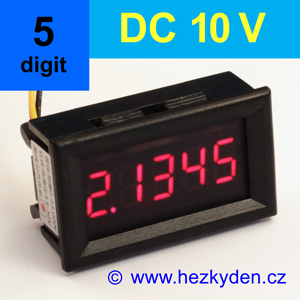

Přesný 5místný digitální voltmetr do panelu pro měření kladného stejnosměrného napětí. Pevný počet desetinných míst = bez automatické volby rozsahu. Třívodičové připojení. Možnost napájení z měřeného napětí. Velmi nízká spotřeba.
Zobrazení s oranžovými – zelenými – modrými sedmisegmentovkami LED s výškou číslic 9 mm. Díky černému plastovému rámečku je ideální pro vestavbu do panelu.
Nejlépe svítí zelená varianta. Červená (superčervená) svítí spíše do oranžova, a modrá a žlutá tak normálně.
Technické údaje
- Měřené napětí: max 10/50/100/200 V DC
- Napájení: 4–28 V/15 mA (doporučeno 5–12 V)
- Přesnost: 0,08 %
- Vstupní odpor: 1 MΩ
- Měřicí cyklus: 400 ms (tj. cca 2,5× za sekundu)
- Teplotní rozsah: –10 .. +65 ℃
Voltmetr
| Napětí | Impedance | Zobrazení |
|---|---|---|
| 10 V | 1 MΩ | 0.0000 – 9.9999 – 10.000 – 11.000 V |
| 50 V | 1 MΩ | 00.000 – 49.999 V |
| 100 V | 1 MΩ | 00.000 – 99.999 V |
| 200 V | 1 MΩ | 000.00 – 199.99 V |
Rozměry panelového voltmetru
- Výška číslic: 9 mm
- Otvor v panelu: 25,8 × 45,8 mm
- Rámeček voltmetru: 28,8 × 47,7 mm
- Přesah rámečku nad panel: 3 mm
- Vestavná hloubka: 19,4 mm
Připojení
| označení | barva vodiče | funkce | |
|---|---|---|---|
| VIN+ | žlutá | měřicí vstup: 0 .. +10/50/100/200 V | |
| + | červená | napájení: +4 .. +28 V | |
| – | černá | společná zem |
Měřené i napájecí napětí mají společnou zem. Lze také napájet plovoucím (izolovaným, bezpotenciálovým) napájením (doporučeno).
Spojením červeného a žlutého kablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. Měřit tedy jen můžete v přiměřeném rozsahu napájecího napětí.
Praktické poznámky
Voltmetr má velmi citlivý měřicí vstup, do kterého se může z okolí indukovat napětí. Je normální, že není-li měřicí vstup připojen, problikávají na voltmetru údaje. Pokud měřicí vstup připojíte na zem, mělo by chaotické problikávání hodnot ustat a voltmetr by měl ukazovat nulu.
Nepřesnost a nestabilita měření
Protože černý zemní vodič je společný jak pro napájení tak pro měřicí vstup (na jeho délce vzniká malý úbytek napětí), může být zdrojem chyby pro měření (linearita) zvláště při měření malých napětí. U některých voltmetrů to může také být zdrojem nestability, kdy poslední číslovka je divoká (přeblikává mezi náhodnými čísly). Nejdříve byste měli vyloučit zvlnění v měřeném napětí kontrolou jiným 5místným voltmetrem. Řešení linearity anebo neklidné číslice tkví v rozdělení zemního vodiče co nejblíže konektoru nebo ještě lépe přímo na desce voltmetru, kde si fousy pro měření vyvedete přímo z desky samostatně.
Jmenovitý rozsah
Voltmetrem lze změřit i napětí, které lehce překročí jmenovitý rozsah. Tam funguje neuváděný autorozsah. Zkoušel jsem několik voltmetrů, u každého bylo cílové napětí jiné, zřejmě podle nastavení kalibračního trimru. Nad tuto hranici už údaj na displeji zůstane stejný, i když se napětí do měřicího vstupu nadále zvyšuje. Nedoporučuji však vůbec překračovat hranici měřeného rozsahu, hrozí zničení panelového voltmetru.
Kalibrace a autokalibrace
Protože na přesnost měření má vliv teplota a také u některých elektrických součástek se může projevit stárnutí, je voltmetr vybaven dvěma funkcemi: kalibrací a autokalibrací.
Autokalibrace
Autokalibrací dosáhnete nulové výchozí hodnoty. Může se totiž stát, že voltmetr indikuje nějakou nenulovou hodnotu napětí, přestože měřicí vstup je zcela odpojen nebo je připojen na nulový potenciál.
Když je voltmetr v chodu, připojte měřicí vstup na zem a zkratujte měřicí body označené na desce popisem Zero Point (např. pinzetou) a držte je minimálně 2 sekundy zkratované. Potom se voltmetr automaticky nastaví trvale na nulu. Nové nastavení se uloží do procesoru (mikrokontroléru) a uchová se i po vypnutí napájení.
Kalibrace
Připravte si přesnější voltmetr, podle kterého chcete tento panelový voltmetr zkalibrovat. Zapojte oba měřáky paralelně do obvodu při napětí menší hodnoty než je jmenovitý rozsah voltmetru. Může to být někde mezi 50 a 95 % rozsahu. Při zapojeném obvodu pak dostavíte přesnou hodnotu trimrem podle referenčního voltmetru. Upozornění: tímto trimrem neotáčejte často, je to SMD typ a jeho životnost je asi 20 otáček.
Konstrukce
Jádrem voltmetru jsou mikrokontrolér a 22bitový AD převodník. Napájení voltmetru je stabilizováno monolitickým stabilizátorem (proto to omezení maximálního napájecího napětí 28 V).
