Průchozí atenuátor SMA neboli útlumový článek (útlumový člen) je prvek, který se používá k měření vysokofrekvenčních obvodů.
- Útlum 1/2/3/5/6/8/9/10/15/20/25/30/40/50/60 dB
- Maximální zatížení: 2 W (trvale)
- Mezní frekvence: 8 GHz = 8000 MHz
- Jmenovitá impedance: 50 Ω
- Tvar článku: Π (pí)
- Pracovní teplota: –20..115 °C
Technické parametry
| dB | Provedení | Tolerance 0–6 GHz |
Tolerance 6–8 GHz |
SWR 0–6 GHz |
SWR 6–8 GHz |
|---|---|---|---|---|---|
| 1 | A | ±0.3 | +0.4 | 1.2 | 1.2 |
| 2 | A | ±0.3 | +0.4 | 1.2 | 1.2 |
| 3 | A | ±0.3 | +0.3 | 1.2 | 1.2 |
| 5 | A | ±0.3 | +0.6 | 1.2 | 1.2 |
| 6 | A | ±0.3 | +0.3 | 1.2 | 1.2 |
| 8 | A | ±0.3 | +0.4 | 1.2 | 1.2 |
| 9 | A | ±0.3 | +0.4 | 1.2 | 1.2 |
| 10 | A | ±0.2 | ±0.2 | 1.2 | 1.2 |
| 15 | A | ±0.2 | +0.3 | 1.2 | 1.2 |
| 20 | A | ±0.3 | –0.5 | 1.2 | 1.2 |
| 25 | A | ±0.2 | +0.4 | 1.2 | 1.2 |
| 30 | A | ±0.3 | ±0.3 | 1.2 | 1.2 |
| 40 | A | ±1.0 | +1.5 | 1.2 | 1.3 |
| 50 | B | ±1.0 | +2.0 | 1.2 | 1.3 |
| 60 | B | ±1.2 | ±2.5 | 1.2 | 1.3 |

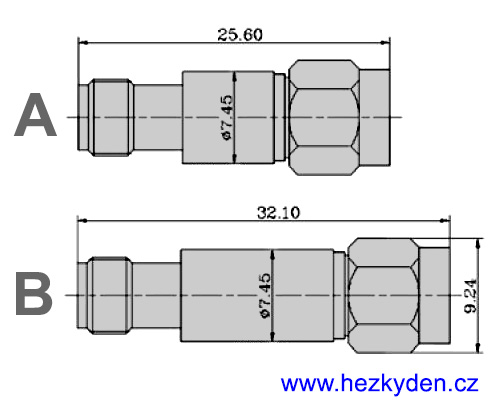

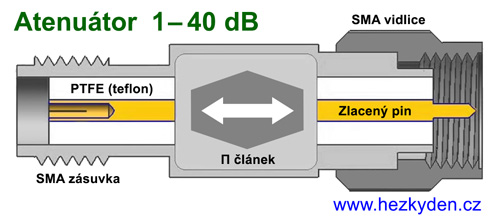

Rozměry a materiál
- Tělo konektoru: mosazná slitina odolná proti opotřebení + matice z nerezové oceli.
- Piny: pozlacené mosazné kolíky + pozlacené zdířky z fosforového bronzu.
Změřené charakteristiky

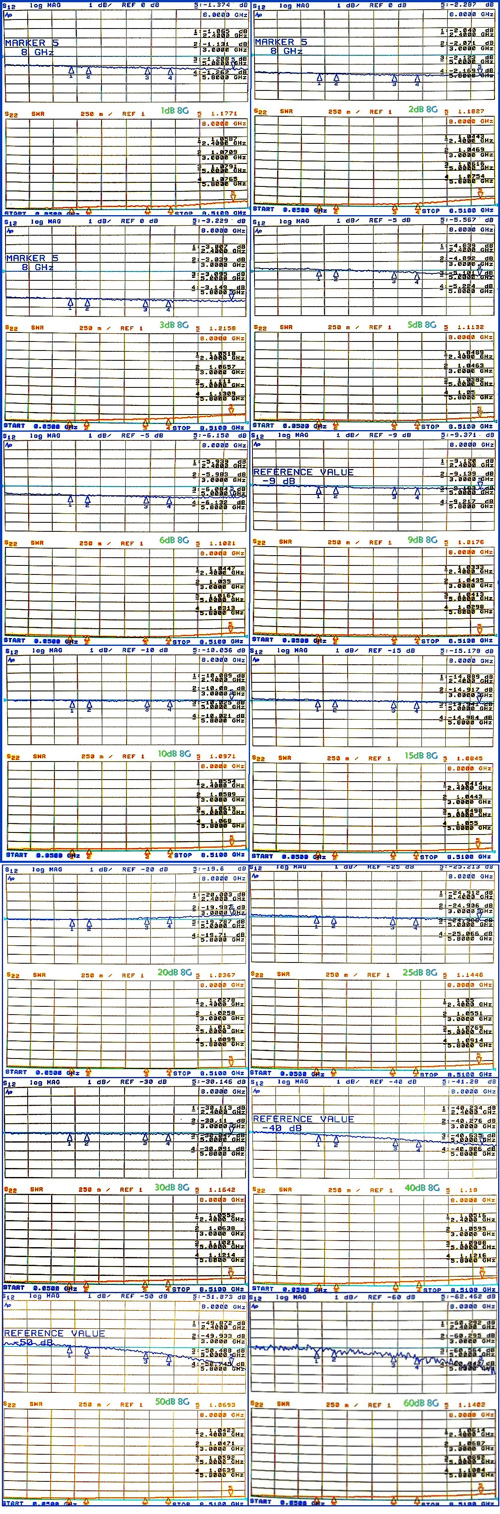

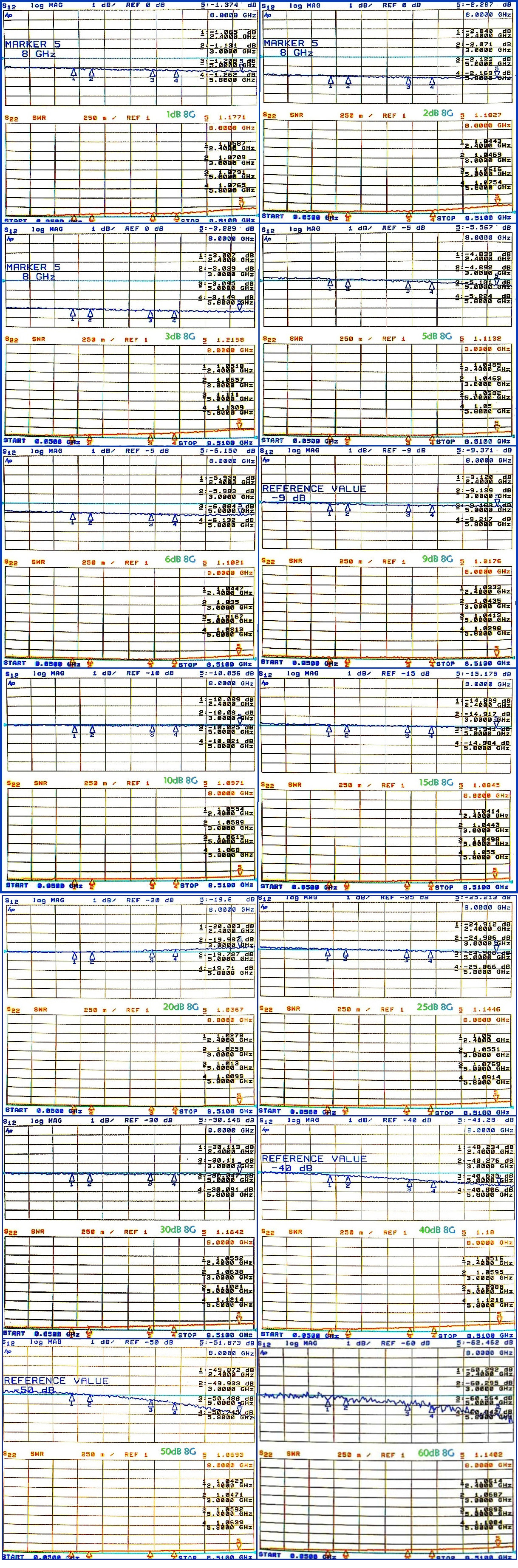

Kliknutím na obrázek se charakteristiky zobrazí ve vyšším rozlišení.
Původ, skladová zásoba a cena
Výrobce na svých stránkách uvádí, že tyto útlumové články vyvíjeny a vyráběny nezávisle, a také uvádí, že manufaktura je držitelem řady patentů. Také tvrdí, že někteří bezohlední obchodníci padělají tyto produkty. A tak, pokud budete využívat anonymní prodejní kanály, můžete být nemile překvapeni špatnými vysokofrekvenčními vlastnostmi takových útlumových článků. To vás pak může zmást při měření.
Vždy když začlenujeme do sortimentu takové prvky, snažíme se nakupovat přímo u výrobců, abychom eliminovali riziko padělků a udrželi si určitou úroveň kvality.
Čím větší útlum, tím vyšší cena.
Jedná se o trvalý sortiment. Skladem držíme jednotky kusů od každé hodnoty.
Odkazy
K čemu jsou například útlumové články dobré:
- Základní měření útlumu s vektorovým analyzátorem nano VNA – článek od OK1UFC
