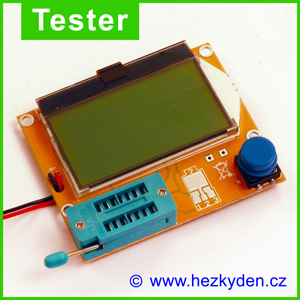

Tester elektro součástek ESR‑T4 – vada

Tester elektro součástek ESR‑T4 s poškozeným displejem nebo s nakoplým procesorem za sníženou cenu bez nároku na reklamaci.

Všechny testery ESR-T4, které projdou našima rukama, zkoušíme. Našim zákazníkům prodáváme jen funkční kusy. Na skladě nám tak zůstává malé procento testerů, které přišly od dodavatele s poškozeným displejem.

Typy vad a jejich detailní popis

1. Nefunkční displej – tester elektricky funkční, jen displej má ulomený/prasklý roh. Zobrazuje jen polovina displeje, protože vodivé spoje zespoda na displeji jsou přerušené.

Proč jsme dali tyto testery do prodeje

Občas mi někdo zavolá, že si při nepozornosti odprásknul tester, zda nemáme procesor. Také jsem se setkal s tím, že si někdo chtěl vyměnit displej za větší typ a nechtělo se mu hned kuchat nově zakoupený tester.

Těmto lidem chceme vyjít vstříc a tak jsme dali do prodeje testery, které nám zůstaly na skladě s nějakou vadou.

Bez záruky

Všechny tyto testery prodáváme bez záruky. Všechny je zkoušíme, zda měří. Když si od nás pořídíte tento tester s vadou displeje, můžete si být jisti, že bude 100% funkční (kromě výše popsané vady displeje).

Osobní poznámka

Výměna displeje ESR-T4

Sám jsem si zkoušel vyměnit u testeru displej, je to pěkně blbá práce. Nejprve musíte dostat ven LEDku, která slouží k podsvícení displeje a má zapájené ohnuté nohy = špatně se z desky dostává ven. Druhá věc, která na vás číhá, jsou čtyři průhledné plastové nálitky, za které je displej uchycen v základní desce. Nálitky jsou teplem zanýtovány v desce, takže je musíte zase “nějak odnýtovat”. Třetí věcí je připájený plochý vodič (FPC) k plošnému spoji na desce. Ten musíte přes flexibilní kaptonovou vrstvu odpájet.

Výměna procesoru Atmel

Nejlépe odpájet horkým vzduchem. Případně si pořiďte sadu planžet a zahřívejte jednu nohu po druhé a planžetu podsouvejte postupně pod SMD vývody. Jeden zákazník mi do telefonu říkal, že to z nouze zkoušel s ulomenou žiletkou (netušil, že takové malé planžety existují), a při manipulaci si nechtěně odřezal některé nohy procesoru.
