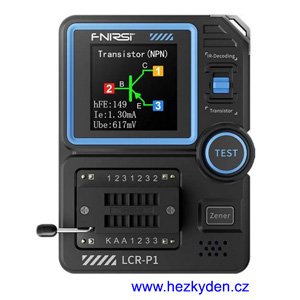

Nový univerzální měřič/tester elektronických součástek RCL a polovodičů v černé plastové krabičce s barevným displejem a vestavěnou baterií.
POZOR – prodej pozastaven
Nalezena chyba ve firmwaru (v1.0.5 a v1.0.6). Čekáme na vyjádření výrobce a novou verzi firmware.
Diody + tranzistory NPN – parametry zobrazí správně, ale zapojení vývodů nemusí být zobrazeno správně (záleží, jak součástku vložíte).
Měří odpory, potenciometry, kondenzátory, cívky, diody, Zenerovy diody, tranzistory (bipolární, MOSFET, IGBT), tyristory, triaky a baterie. Navíc má IR senzor (infraport) pro snímání kódů z dálkových ovladačů.
Je to finální výrobek, který stačí jen zapnout.
Všechny testery zkoušíme před tím než je uvolníme pro prodej.

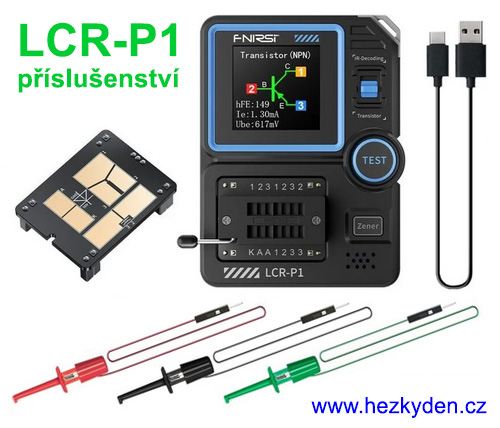

Balení testeru obsahuje
- Samotný tester s vestavěnou baterií
- Trojice barevných měřicích háčků s kablíkem do testovací objímky
- Nabíjecí kabel USB-C
- Výměnná plošinka (adapter) pro měření SMD součástek
- Český manuál
- Čínsko-anglický manuál
Co tester všechno měří
- R – rezistory (odpor): 0,01 Ω – 50 MΩ
- P – potenciometry (odpor)
- C – kondenzátory (kapacitu): 25 pF – 100 000 µF
- L – cívky (indukčnost): 10 µH (0,01 mH) – 1000 µH (1 mH)
- Tranzistory bipolární NPN/PNP: zesílení 10 – 600
- Tranzistory unipolární (JFET, MOSFET, IGBT) s kanálem N/P
- Diody, LED diody
- Zenerovy diody: 0,01 – 4,5 V, ve zvláštním portu od 0,01 – 32 V
- Triaky a tyristory: do proudu řídicí elektrody 6 mA
- Baterie (napětí): 0,1 – 4,5 V
Po rychlém nabootování trvá měření typicky asi pět sekund. U elektrolytických kondenzátorů větších kapacit nebo velkých indukčností může však trvat i déle.
Jak měřit součástky
Rychlonávod
Zasuňte součástku do objímky, stiskněte tlačítko a počkejte pár sekund. Na displeji se objeví výsledek.
Podrobný návod
Najdete v tištěném českém manuálu.
Testování dálkových ovladačů na infraportu
Najdete v tištěném českém manuálu.
Tester se zapne, ale neměří součástky
Tipy na řešení najdete v tištěném českém manuálu.
Tester nejde zapnout
Může se stát po nabití. Řešení najdete v tištěném českém manuálu.
Manuál
K testeru přikládáme český tištěný manuál.
Alternativně můžete použít také čínsko-anglický manuál, který je rovněž součástí dodávky.
Doporučuji rovněž podrobnou dvoustránkovou recenzi v AR podobného testeru.
Technické info
- Napájení vestavěnou baterií Li-Pol 300 mAh.
- Dobíjení portem USB typ C (5 V/1 A).
- Displej 1,44 palce.
- Rozměry: 71 x 87 x 28 mm
Praktické poznámky
zatím žádné
Fotogalerie

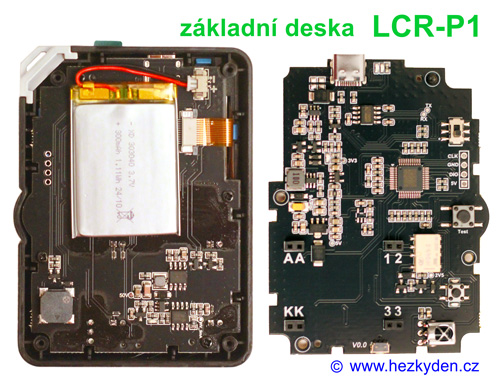

Vnitřek testeru
(pohled z obou stran)
Záruka
Standardní záruka se vztahuje na tester s firmwarem, tak jak celek dostáváte funkční od nás. Vlastní aktualizací firmware přicházíte o záruku.
Prosíme, neupgradujte firmware. Toto je finální verze modulu a funguje tak jak má. Pokusem o upgrade můžete zablokovat procesor a tím zcela znefunkčnit tester.
Firmware
Aktuální firmware – v.1.0.6
Při prodeji vždy aktualizujeme firmware procesoru na poslední verzi. Postup aktualizace nesdělujeme.
Historie aktualizací
- 1.0.1 – 20240717 – úprava některých jednotek, vylepšení chování při měření malých indukčností
- 1.0.2 – 20240726 – vylepšení chování při měření tyristorů a tranzistorů
- 1.0.3 – 20240802 – vylepšení chování při měření malých odporů
- 1.0.4 – 20240820 – zvýšení měřicího rozsahu tyristorů
- 1.0.5 – 20240902 – oprava chyby zobrazení při měření malých odporů a dvojitých diod
- 1.0.6 – 20241021 – oprava problému nepřesnosti při měření odporů mezi 20–50 kΩ
Odkazy a dokumentace
Protože zapojení testeru je principiálně podobné s jinými testery, uvádíme odkazy níže na TC1, T7, GM328A, ESR-T4.
Česká recenze
- PE ARadio 5/2018, str. 16-17 (Ing. Michal Černý)
Manuály
- EN: Tester elektro součástek – podrobný manuál verze 1.13k (PDF)
- EN: Multi-function Tester TC1 – manual
- DE: Projekt testeru – popis, dokumentace, download firmware
- EN: Testery součástek (GitHub) – zdrojové kódy, podrobné manuály
