Multifunkční tester USB s barevným displejem LCD. Napětí, proud, výkon, impedance zátěže, proteklá energie/kapacita, provozní čas.
Klady

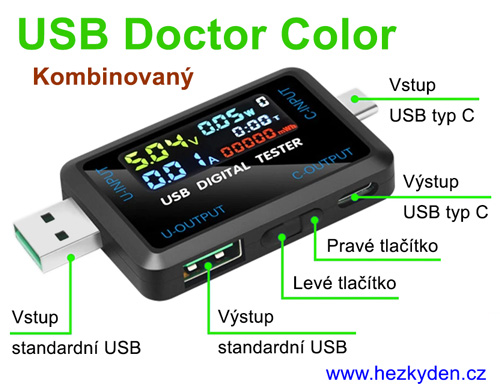

Několik měřáků v jednom, napájení z měřeného napětí až do 30 V, barevný LCD displej, dvojité ovládací tlačítko. U kombinovaného typu je výhoda dvou různých USB konektorů (standardní + typ C).
Zápory
Displej zobrazuje napětí/proud/výkon jen na tři platné číslice, např. do 10 V uvidíte jen setiny voltu. Nehodí se tedy na detekci malých proudů. USB doctor je primárně určen pro kontrolu nabíjení externích zařízení.
Měření
Hlavní měřené veličiny
Voltmetr, ampérmetr i wattmetr mají třímístné zobrazení s automatickou volby rozsahu (plovoucí desetinná tečka).
- Napětí: 0.00 – 9.99 – 10.0 – 30.0 V
- Proud: 0.00 A
- Výkon: 0.00 – 9.99 – 10.0 – 99.9 – 100 – 150 W
Další technické údaje
- Vstupní měřené napětí: 5,0–30 V DC
- Průchozí měřený proud: max 5 A DC
- Interní snímací odpor: ?? mΩ
- 3 místa
USB tester má spotřebu asi 18 mA při 5 V.
Při poklesu napájení pod 5 V velmi rychle slábne jas. Výrobcem uváděná hranice 4,5 V je skutečně mez, kdy lze údaje na displeji sotva rozeznat (záleží také, z jakého úhlu se na displej díváte).

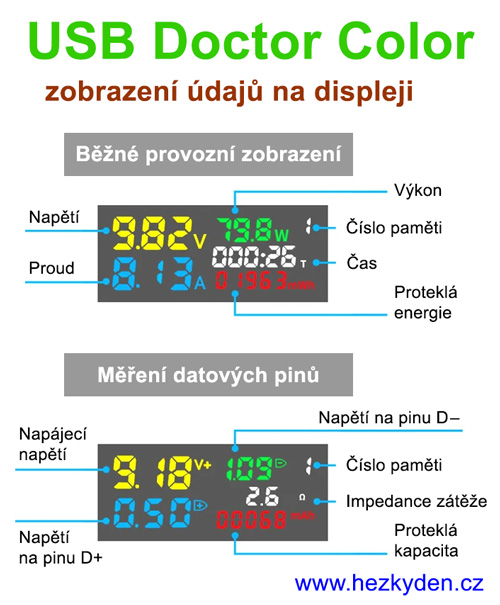

Dále měří
- Měření napětí na pinech D+ a D–
- Impedanci (odpor) zátěže: 1 .. 999.9 Ω
- Kumulovanou hodnotu proteklého proudu: 99999 mAh *)
- Kumulovanou hodnotu proteklé energie: 99999 mWh *)
- Dobu provozu: 999h 59min *)
*) Kumulovanou hodnotu proteklého proudu a energie za určitý čas je možné ukládat až do 10 různých pamětí (0 až 9).
Rozměry
- USB standard: 77.6 × 27 × 11 mm

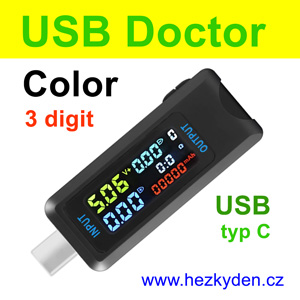

- USB typ C: 73.6 × 27 × 11 mm

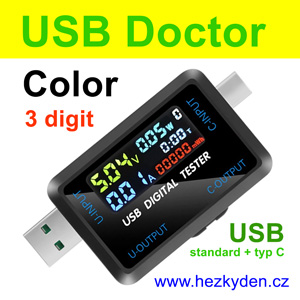

- USB kombinovaný (standard + typ C): 76,9 × 38 × 11 mm
- Provozní teplota: 0 .. +80 °C
- Provozní vlhkost: 10–80 % RH (bez kondenzace)
- Provozní tlak: 80–106 kPa
Doporučujeme
- Než přikročíte k prozkoumávání funkcí, pořiďte si nějaký levný indikátor výstupu, například nějakou USB lampičku, abyste mohli sledovat chování USB doctora.
- Pro praktické využití mimo počítač 1 – abyste se pohotově mohli napíchnout na cokoliv do 30 V, máme v sortimentu dvojici USB kabelů s krokodýlky. S jejich pomocí se můžete snadno připojit třeba na akupack, na 12V baterii nebo vývody nabíječky.
- Pro praktické využití mimo počítač 2 – V kombinaci s USB a krokodýlky se vám vyplatí Napájecí zásuvka s krokodýlky
Ovládání – tlačítka a jejich funkce
Ovládání a nastavení USB testeru je podrobně uvedeno v doprovodném tištěném manuálu, který je v češtině.
Praktické rady
Dá se výhodně provozovat se vším, co má na výstupu USB konektor, a nemusí to mít jen 5 voltů.
Pokud tedy budete experimentovat, dodržujte maximální vstupní napájecí napětí do 30 V.
Po čase se můžou zanést piny standardního USB konektoru. Nejen od prachu, ale i od ostatních USB konektorů, jejichž piny nemají kvalitní povrchovou úpravu. Poznáte to podle toho, že napětí se bude při zátěži náhodně měnit (jako když fouká vítr), kontakty tak vykazují přechodový odpor. Stačí kontakty lehce očistit jemným plochým pilníčkem.
Podobná měřidla se prodávají pod různými názvy jako např. USB detector, USB monitor, USB tester, USB meter, USB doctor apod.
