USB Doctor LCD color

250

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 20098     Poslední změna:  30.11.2020

Multifunkční tester USB 2.0 s barevným displejem LCD. Napětí, proud, výkon, proteklá energie, proteklý náboj, odpor zátěže, provozní čas, teplota.

Klady

Několik měřáků v jednom, napájení z měřeného napětí až do 30 V, barevný LCD displej (velmi dobrý kontrast), jen jedno ovládací tlačítko z boku.

Zápory

Proud měří až od 3 mA. Je dražší než USB doktory s LED nebo OLED displeji (asi dáno tím barevným displejem).

Měření

Hlavní měřené veličiny

  • Vstupní měřené napětí:  3.600–32.50 V DC (doporučujeme max 30 V)
  • Průchozí měřený proud:  0.003–5.000 A DC (doporučujeme max 3 A)
  • Výkon:  000.000–299.999 W
  • 4 místa

Voltmetr i ampérmetr mají čtyřmístné zobrazení. Voltmetr má navíc automatickou volbu rozsahu napětí, takže v rozsahu do 10 V zobrazuje jednotky milivoltů, což je praktické. Také u ampérmetru je velmi užitečné, že vidíte jednotky miliampér. Při poklesu napájení pod 3,6 V voltmetr kecá a postupně displej ztrácí jas.

Vlastní spotřeba USB měřáku je asi 10 mA.

Dále měří

  • Kumulovanou hodnotu proteklého proudu (náboj): 00000–99999 mAh
  • Kumulovanou hodnotu proteklé energie: 000.000–999.999 Wh
  • Dobu provozu: max. 999 h 59 m 59 s
  • Teplotu: 0..+80 °C a ve °F
  • Odpor zátěže: 000.0–999.9 Ω
  • Napětí na datovém pinu D–: 0.000–2.999 V
  • Napětí na datovém pinu D+: 0.000–2.999 V

Ostatní

  • Četnost měření (obnovení displeje): 2× za sekundu
  • Rozměry: 53 (65) × 24 (25,5) × 14 mm
  • Hmotnost: 19 g
  • Rozsah pracovních teplot: –10 .. +60 °C
  • Okolní vlhkost: 10 .. 80 %
  • Okolní tlak: 80 .. 106 kPa

Ovládání – tlačítko a jeho funkce

Z horního boku pouzdra (vpravo nad displejem) je tlačítko. Funkce tlačítka:

  • Samostatný krátký stisk tlačítka – přepíná mezi různými typy zobrazení, popř. vypíná displej
  • Dvojklik (dva krátké kliky v rychlém sledu za sebou) – vynuluje kumulovanou hodnotu kapacity (Ah)
  • Trojklik (tři krátké kliky v rychlém sledu za sebou) – vynuluje kumulovanou hodnotu energie (Wh)
  • Čtyřklik (čtyři krátké kliky v rychlém sledu za sebou) – vynuluje čítač času
  • Dlouhý stisk tlačítka (asi 2 s)– otočí displej vzhůru nohama (o 180°)
    To je velmi praktická funkce, nyní je jedno, z jaké strany máte u notebooku USB konektory.
USB Doctor LCD color - rotace displeje o 180°
USB Doctor LCD color – rotace displeje o 180°

Různé typy zobrazení

I po odpojení napájení si USB doctor pamatuje předcházející stav zobrazení displeje. Jen pokud byste displej měli úmyslně vypnutý, naskočí po zapnutí první screen.

USB Doctor LCD color - zobrazení
USB Doctor LCD color – zobrazení (screen)

V režimu standby (vypnutý displej) proud USB doctorem nadále prochází, tj. můžete přes něj nabíjet. Zda se v tomto režimu data načítají nebo ne musíme vyzkoušet.

Servisní menu – kalibrace

Pokud nebude nutné, toto menu nespouštějte a do nastavení nezasahujte. Bohužel od této funkce nemáme od výrobce dostatek informací. Vzhledem k jeho nízké prodejní ceně se vymyká našim časovým možnostem kalibraci dále zkoumat.

  1. USB doctor odpojte od napájení.
  2. Stiskněte tlačítko a držte ho stlačené.
  3. Připojte napájení a naskočí servisní menu.
  4. Krátkými stisky tlačítka procházíte jednotlivými položkami menu
  5. Potvrzením se hodnota nakalibruje
    Napětí (přivést ze zdroje přesně 5.000 V)
    Nulový proud (žádný průtok proudu 0.000 A)
    Proud (nastavit průtok proudu přesně na 2.000 A)
    Reset (do továrního nastavení)

Detekce rychlého nabíjení

Podporuje detekci rychlého nabíjení pro různé značky mobilních přístrojů (pomocí různých datových kabelů). Pomocí úplného zobrazení 3 můžete nabíjení a chování datových pinů monitorovat v reálném čase.

Omluva – s rychlonabíjením a jeho detekcí nemáme vlastní zkušenosti a tak tato část je pouze přeložená podle originálního manuálu.

Zařízení

  • Podpora QC3.0 (3.8–12 V, krok ±0.2 V)
  • Podpora QC2.0 (5V/9V/12V/20V), Android BC1.2 (5V), Apple 5V2.4A and MTK-PE (5V/7V/9V/12V)
  • Podpora Huawei super fast charge detection
  • Podpora Huawei/Samsung/OPPO/VIVO, DCP (9V2A), SCP (4.5V5A)
  • Podpora Super flash charging 4.5V 5A, Samsung/Qualcomm 5V/9V/12V
  • a jiné

Praktické rady

Dá se výhodně provozovat se vším, co má na výstupu USB konektor, a nemusí to mít jen 5 voltů.

Pokud tedy budete experimentovat, dodržujte maximální vstupní napájecí napětí (doporučeno max. 30 V).

Po čase se můžou zasvinit piny USB konektoru. Nejen od prachu, ale i od ostatních USB konektorů, jejichž piny nemají kvalitní povrchovou úpravu. Poznáte to podle toho, že napětí se bude při zátěži náhodně měnit (jako když fouká vítr), kontakty tak vykazují přechodový odpor. Stačí kontakty lehce očistit.

Opravdu hezká hračka. Nejvíc se mi líbí, že konstruktéři přemýšleli a pro napětí a proud zvolili větší fonty.

Podobné měřáky se prodávají pod různými názvy jako např. USB detector, USB monitor, USB tester, USB Energy tester, USB meter, USB doctor apod.

Praktické doplňky

  • Než přikročíte k prozkoumávání funkcí, pořiďte si nějaký levný indikátor výstupu, například USB LED tester, abyste mohli sledovat chování výstupu (zapínání/vypínání) a kumulaci proteklé energie.
  • Pro praktické využití mimo počítač 1 – abyste se pohotově mohli napíchnout na cokoliv do 30 V, máme v sortimentu pár USB kabelů s krokodýlky. S jejich pomocí se můžete snadno připojit třeba na akupack, na 12V baterii nebo vývody nabíječky.
  • Pro praktické využití mimo počítač 2 – V kombinaci s USB a krokodýlky se vám vyplatí Napájecí zásuvka s krokodýlky

Další informace

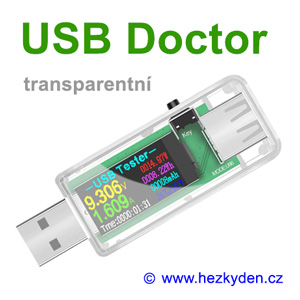

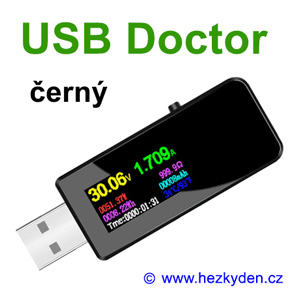

Barva

transparentní, černá, modrá
