Multifunkční elektroměr na DIN lištu

990

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 35627     Poslední změna:  17.4.2023

Multifunkční síťový jednofázový elektroměr na DIN lištu měří několik veličin: napětí, proud, výkon, frekvenci, účiník a spotřebu energie.

Charakteristika

Jednofázový elektroměr s barevným displejem LCD je napájen z měřeného napětí. Proud (až do 100 A) se měří bezkontaktně zabudovanou (interní) nebo externí snímací cívkou (v ceně měřidla). V obou případech se vodič jen prostrčí otvorem. Měřič spotřeby si pamatuje údaj i po odpojení elektrické energie. K vynulování hodnoty slouží tlačítko.

  • Bezkontaktní měření proudu vestavěnou nebo externí snímací cívkou
  • Napájeno z měřeného obvodu
  • Uchování dat (kWh) v paměti i po odpojení napájení
  • Vlastní spotřeba: zanedbatelná

3fázový elektroměr

Mnoho zákazníků po nás žádá třífázový elektroměr. Ceny takových přístrojů se běžně pohybují od 5 do 8 tis. Kč. Jednoduchou úvahou zjistíte, že se vyplatí koupit tři tyto samostatné elektroměry než jeden speciální. Z toho pramení jen jediná nevýhoda: spotřebu všech tří fází musíte sečíst.

Měřené veličiny

Veličina Rozsah Zobrazení
Střídavé napětí (voltmetr) 40–300 V~ 40.0 – 300.0
Střídavý proud (ampérmetr) 100 A~ 0.00 – 100.0
Výkon (wattmetr) 30 kW 0 – 30000 W
Frekvence 45–65 Hz 45.0 – 65.0 Hz
Účiník 0–1 0.00 – 1.00 PF
Měřič spotřeby energie 99999 kWh 0 – 99999

Další technické údaje

  • Přesnost: ±1 %
  • Četnost měření: 2× za sekundu
  • Pozorovací úhel displeje: 178°

Funkce tlačítka

Vynulování (reset) nakumulované hodnoty proteklé energie – nutné podržet tlačítko minimálně 5 sekund. Vypnutí přívodu síťového napětí nezpůsobí ztrátu údaje o proteklé energii.

Schéma zapojení

Připojuje se přímo na síťové napětí: na fázi a nulák. Otvorem v eletroměru/snímací cívkou jen protáhnete fázový nebo nulový vodič vedoucí ke spotřebiči (k zátěži), ze shora nebo ze zdola, tak jak je patrné z obrázku.

Poznámka:  Výrobce neuvádí, zda je nutné dodržovat připojení L nebo N, odvozujeme že je to jedno, na jakém vodiči se bude snímat proud a na jaké svorky se připojí elektroměr.

Multifunkční elektroměr na DIN lištu - schéma
Multifunkční elektroměr na DIN lištu – schéma

Rozměry

  • Přední panel: 54 × 45 mm
  • Šířka modulu: 3M (54 mm)
  • Otvor pro protažení vodiče:
    zabudovaná cívka v elektroměru: průměr 10 mm
    externí cívka: průměr 15 mm
Multifunkční elektroměr na DIN lištu - rozměry
Multifunkční elektroměr na DIN lištu – rozměry

Bezpečnostní upozornĕní

Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.

Fotogalerie

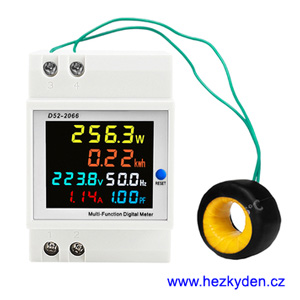

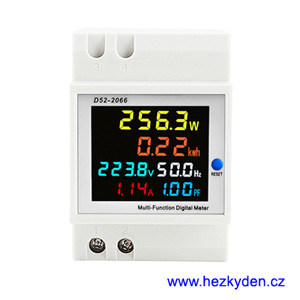

Multifunkční elektroměr na DIN lištu jednofázový
Multifunkční elektroměr na DIN lištu jednofázový

Další informace

Cívka

interní, externí
