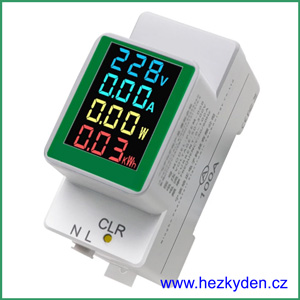

Jednoduchý síťový jednofázový elektroměr na DIN lištu se čtyřmi měřidly: voltmetr, ampérmetr, wattmetr a měřič spotřeby. Ideální jako elektroměr pro FVE.
Nedílnou součástí dodávky elektroměru je také silikonový napájecí kabel s konektorem v patřičných barvách (modrá + hnědá).
Charakteristika
Jednofázový multifunkční elektroměr s displejem LCD je napájen z měřeného napětí. Je to elektroměr pro nepřímé měření – proud (až do 100 A) se měří bezkontaktně zabudovanou snímací cívkou (vodič se jen prostrčí otvorem uvnitř elektroměru). Měřič spotřeby si pamatuje údaj i po odpojení elektrické energie. K vynulování hodnoty slouží tlačítko CLR.
- Bezkontaktní měření proudu vestavěnou snímací cívkou
- Napájeno z měřeného obvodu
- Uchování dat (kWh) v paměti i po odpojení napájení
- Kmitočet napájecí sítě: 50/60 Hz
- Vlastní spotřeba: zanedbatelná

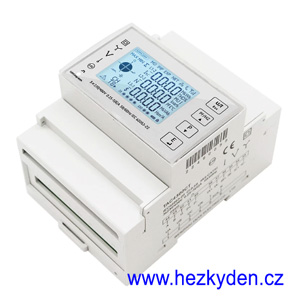

3fázový elektroměr
Mnoho zákazníků po nás žádá třífázový elektroměr. Ceny takových přístrojů se běžně pohybují od 5 do 8 tis. Kč. Jednoduchou úvahou zjistíte, že se vyplatí koupit tři tyto samostatné elektroměry než jeden speciální. S tím se pojí jen jediná nevýhoda, že celkovou spotřebu za všechny tři fáze pak musíte ručně sečíst.
Měřené veličiny
| Veličina | Rozsah | Zobrazení | přesnost |
|---|---|---|---|
| Střídavé napětí | 75–300 V~ | 000 | ±1% |
| Střídavý proud | 0.02–100 A~ | 0.02–99.9 | ±1% |
| Elektrický výkon | 0.5 W–30.0 kW | 9.99 W – 99.9 W – 999 W – 9.99 kW – 30.0 kW | ±1% |
| Měřič spotřeby (Elektroměr) |
0–19.9 kWh | 9.99 – 99.9 – 999 – 1999 | - |
Funkce tlačítka
Tlačítko není bezprostředně přístupné a nelze je jen tak stisknout například prstem. Je schované pod krytem v otvoru cca ∅3 mm v hloubce asi 2 mm. Na tlačítko klikejte úzkým izolovaným nástrojem.
Podsvětlení displeje
Krátkým stiskem se vypíná nebo zapíná podsvětlení displeje. Bez zapnutého podsvětlení není na displeji běžně nic vidět.
Displej po zapnutí přívodu napájení k elektroměru svítí přesně tak jak je elektroměr vyobrazen na úvodním obrázku. Vypnutím a opětovným zapnutím přívodu elektrické energie se s podsvětlením nic nestane, tj. zůstane ve stejném nastavení (zapnutý nebo vypnutý) jako před výpadkem proudu.
Reset údaje energie
Vynulování (reset) nakumulované hodnoty proteklé energie – nutné podržet tlačítko minimálně 3 sekundy, údaj na displeji se rozbliká, nutné znovu potvrdit krátkým stiskem tlačítka, displej pak přestane blikat a údaj bude opět ve výchozím stavu (0.00 kWh). Vypnutí přívodu síťového napětí nezpůsobí ztrátu údaje o proteklé energii.
Schéma zapojení
Připojuje se přímo na síťové napětí: na fázi a nulák (vodiče vedoucí z konektoru: hnědý a modrý). Snímací cívkou jen protáhnete fázový nebo nulový vodič vedoucí ke spotřebiči (k zátěži), ze shora nebo ze zdola, tak jak je patrné z obrázku.
Rozměry
- Přední panel: 36 × 45 mm
- Šířka modulu: 2M (36 mm)
- Otvor pro protažení vodiče: průměr 14 mm
Bezpečnostní upozornĕní
Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.Fotogalerie
