Přístrojová krabička pro zdroje DPS/DPX

345 570

Zrušit výběr
Katalogové číslo: - Kategorie: ,
ID: 32576     Poslední změna:  26.3.2022

Hliníkové přístrojové krabičky/skříně s příslušenstvím pro zdroje – DC/DC měniče DPS/DPX/DPZ, případně další přístroje v rámečku Jumbo.

  • X3A – jen holá krabička s předním i zadním panelem spolu se šroubky
  • X3B – krabička s předním i zadním panelem + přístrojové svorky, kabeláž, osazená desku s konektory, ventilátor (detail níže)

Zdroj (DC/DC měnič) není součástí přístrojové krabičky – obrázky ve fotogalerii jsou jen ilustrační.

Nehodí se pro přístroje, které mají přídavnou výkonovou desku (na tu není v krabičce místo).

Rozměry

111 × 57 × 65 mm (šířka × výška × hloubka)

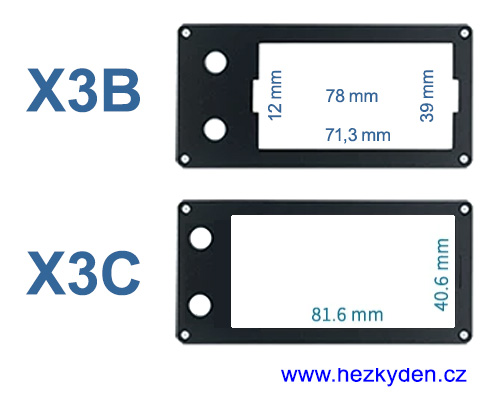

Přístrojová krabička pro zdroj DPS/DPX - rozměry
Přístrojová krabička pro zdroj DPS/DPX – rozměry

Kusovník X3B a detail ventilátorové desky

V zadním panelu je navíc jeden kulatý a jeden obdélníkový otvor pro konektory s vlastní invencí (konektory do těchto otvorů nejsou obsaženy na konektorové desce).

Bližší dokumentace k desce je zatím pro nás nedostupná.

Přístrojová krabička X3B - komponenty
Přístrojová krabička X3B – jednotlivé komponenty
Přístrojová krabička X3B - deska
Přístrojová krabička X3B – deska s konektory obsahuje i obvody pro řízení chodu ventilátoru

Fotogalerie

Přístrojová krabička pro zdroj DPX3580
Přístrojová krabička pro zdroj DPX3580 – displej lze libovolně natočit

Další informace

Typ

X3A, X3B
